受託評価 contractevaluation

このようなお悩みはありませんか？

• モータの最大トルク・使用可能領域を確認したい
• 連続運転時の温度上昇が問題ないか確認したい
• 標準試験では対応できない特殊な評価を相談したい

受託評価でできること

モータ・インバータの性能、効率、温度、振動・騒音など、開発課題に応じた各種評価に対応します。

1. 性能・効率評価

回転数・トルク特性と、運転点ごとの効率を測定し、実機の性能領域と高効率な運転領域を確認します。インバータ単体の変換効率も測定できます。

2. 温度・熱評価

運転中の各部温度を測定し、温度上昇や熱飽和、冷却条件の検討に活用します。

3. 振動・騒音評価

回転数や負荷ごとの振動・騒音を測定し、周波数分析から原因切り分けの手掛かりを得ます。

4. 制御・動特性評価

速度・電流・トルクの応答を測定し、立ち上がりやオーバーシュートなどの制御特性を確認します。

5. 電気特性評価

巻線抵抗・インダクタンス、無負荷誘起電圧を測定し、モータの基本電気特性や相間ばらつき、設計・解析値との差を確認します。

6. 機械特性評価

コギングトルクや機械損を測定し、トルク脈動の要因や、摩擦・風損など機械系損失の影響を切り分けます。

7. 耐久評価

一定条件での長時間運転による性能・温度の変化や、劣化・異常兆候の有無を確認します。

8. 特注・個別評価

標準メニューにない試験も、試験方法・治具・計測方法からご相談いただけます。

NMDの受託評価の特長

評価対象や開発課題に合わせた、柔軟な評価をご提供します。

1. 幅広い容量・回転数に対応

定格出力1.5kWから175kW、定格トルク4.8Nmから400Nmまで、4台のモータベンチを保有。供試品の仕様と評価目的に応じて設備を選定します。

2. 微小トルク領域まで測定

トルクメータを測定レンジに応じて交換し、コギングトルクや機械損など、微小トルク領域の測定に対応します。定格0.5Nmから500Nmまでのトルクメータを保有しています。

3. 実測と解析を比較

電磁界解析の結果と実測を突き合わせ、設計値との差や、損失・トルクリプル・振動の要因切り分けにつなげます。

4. 結果を分かりやすくご提供

測定データやグラフに加え、試験条件・計測構成・結果・考察を整理した評価報告書としてご提供します。

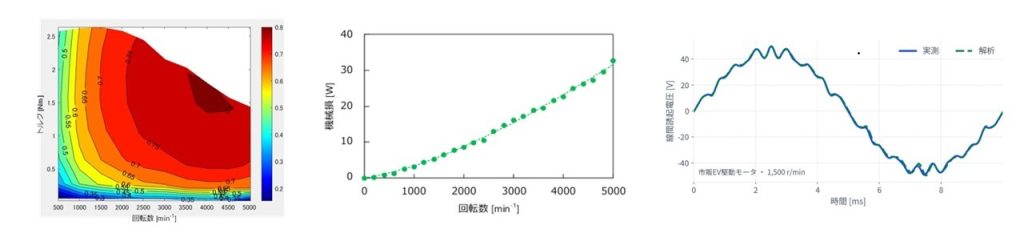

評価結果・成果物

評価結果を、開発判断に活用しやすい形でご提供します。測定データに加え、評価条件や結果を整理した報告書・グラフなど、評価内容に応じた成果物をご用意します。

主な納品物

• 測定報告書･･･試験目的、供試品、試験条件、計測構成、測定結果・考察などを整理してご報告します。
• 効率MAP･･･回転数・トルクごとの効率や代表運転点を、マップ形式で確認できます。
• N-T MAP･･･モータの実動作領域や最大トルク、速度領域などを確認できます。
• 各種解析・測定データ･･･FFT・次数分析、騒音スペクトル、温度推移など、評価内容に応じた結果をご提供します。

評価設備・対応範囲

供試品の容量・回転数に合わせて、4台のモータベンチから評価設備を選定します。定格出力1.5kWから175kW、定格トルク4.8Nmから400Nmまでの範囲に対応します。

9 kW モータベンチ

小～中容量モータの評価に

定格出力	9 kW
定格トルク	28.6 Nm
基底回転数	3,000 r/min
最高回転数	5,000 r/min
トルクメータ	UTMII-50Nm

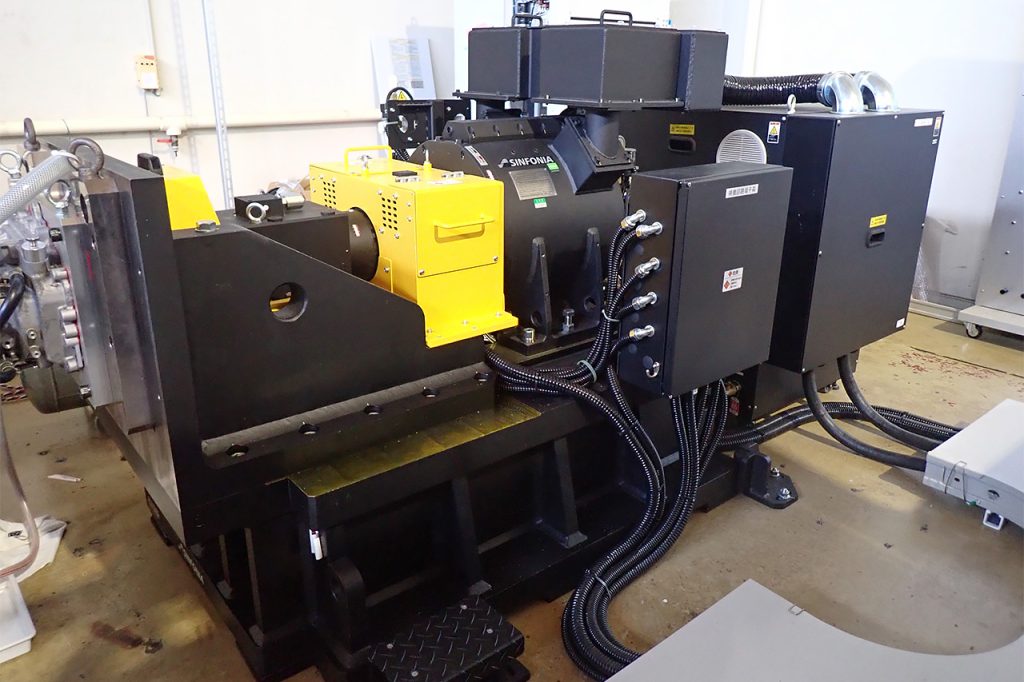

175 kW モータベンチ

中容量・高速モータの評価に

定格出力	175 kW
定格トルク	400 Nm
基底回転数	4,180 r/min
最高回転数	20,000 r/min
トルクメータ	UTFII-500Nm

※上記のほか、定格0.5Nmのトルクメータを保有しています。コギングトルクや機械損など微小トルクの測定では、測定レンジに応じて交換します。

※供試品・試験条件によって対応可否が異なります。詳細はご相談ください。

ご相談から評価までの流れ

1. お問い合わせ・ご相談

評価したい内容や現在のお困りごとをお聞かせください。

2. 評価内容・条件確認・お見積り

供試品の仕様や評価目的を確認し、評価項目・測定条件・使用設備などをご提案します。お見積りは無償です。

3. 評価・測定

決定した評価条件に基づき、各種測定を実施します。ベンチ運転を伴う評価では、事前に絶縁抵抗・耐電圧を確認し、安全に測定を進められる状態であることを確認します。

4. データ・評価結果をご報告

測定データやグラフ、評価結果をまとめてご提供します。

どの評価を選べばよいか分からない場合もご相談ください。評価目的や課題に合わせて、必要な評価内容をご提案します。

よくあるご質問

Q. 評価内容が決まっていなくても相談できますか？

A. はい。評価したい内容や確認したい課題をお伺いし、目的に応じて試験方法・計測方法・使用設備などを検討します。標準メニューにない内容についても、試験方法や治具を含めてご相談いただけます。

Q. モータの効率マップやN-T特性の測定を依頼できますか？

A. はい。回転数・トルク・電圧・電流などを測定し、N-T特性や効率マップを作成できます。実機の動作領域や最大トルク、高効率・低効率領域などを確認し、設計や制御の改善検討に活用いただけます。

Q. モータの振動・騒音や温度評価を依頼できますか？

A. はい。回転数や負荷に対する振動・騒音の測定や、連続運転時の各部温度の測定に対応しています。振動の卓越周波数や共振、騒音の周波数成分、温度上昇や熱飽和などを確認できます。

Q. どのくらいの出力・トルク・回転数のモータまで評価できますか？

A. 1.5kWの小容量モータから175kWクラスまで、4台のモータベンチを保有しています。定格トルクは最大400Nm、最高回転数は20,000r/minまでの設備があり、供試品の出力・トルク・回転数に応じて適した1台を選定します。詳しくはご相談ください。

Q. 車載用以外のモータでも評価できますか？

A. はい。産業機器、家電、研究用の試作機など、車載用に限らず対応しています。SRモータ（スイッチトリラクタンスモータ）や同期リラクタンスモータなど、永久磁石を使わないモータの評価実績もあります。供試品の容量・回転数に応じて設備を選定しますので、まずはご相談ください。

Q. 費用の目安を事前に知ることはできますか？

A. お見積りは無償です。事前に概算をお伝えすることもできます。ただし概算のため、正式なお見積りが概算を上回ることがあります。

Q. お預かりしたデータや供試品の取り扱いはどうなりますか？

A. お預かりした図面・供試品・測定データは、秘密保持契約の有無にかかわらず社外に出しません。秘密保持契約はご要望に応じて締結します。お客様のフォーマット、当社のフォーマットのどちらでも構いません。
